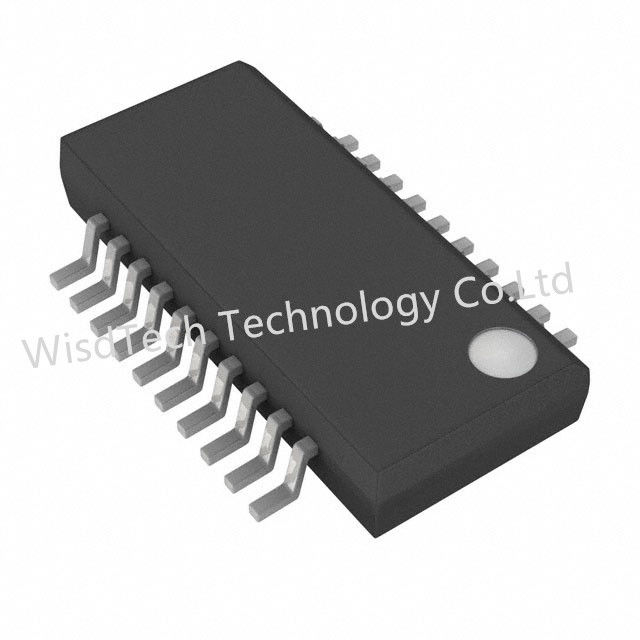

MAX6697EP99+T جهاز استشعار درجة الحرارة المثبت على اللوحة IC 7-Channel Precision Temperature Monitor
ماكس6697EP99+T,ماكس 6697EP99+T جهاز استشعار الحرارة IC,جهاز استشعار درجة الحرارة على اللوحة
,MAX6697EP99+T Temperature Sensor IC
,Board Mount Temperature Sensor IC
أجهزة استشعار درجة الحرارة المثبتة على اللوحة MAX6697EP99+T 7-Channel Precision
جهاز مراقبة درجة الحرارة
| ماكسيم متكاملة | |
| فئة المنتج: | أجهزة استشعار درجة الحرارة الموجودة على اللوحة |
| RoHS: | تفاصيل |
| رقمية | |
| +/- 3 درجة مئوية | |
| 3 فولت | |
| 5.5 فولت | |
| 2-سلك، I2C، SMBus | |
| 11 بت | |
| -40 درجة مئوية | |
| + 125 درجة | |
| SMD/SMT | |
| QSOP-20 | |
| ريل | |
| العلامة التجارية: | ماكسيم متكاملة |
| المنتج: | أجهزة مراقبة الحرارة |
| نوع المنتج: | أجهزة التحكم المركزية للمستشعرات الحرارية |
| سلسلة: | ماكس 6697 |
| الفئة الفرعية: | أجهزة استشعار |
| النوع: | جهاز مراقبة درجة الحرارة |
| الجزء # الأسماء المستعارة: | ماكس 6697 |
الوصف
جهاز تعريف درجة الحرارة متعدد القنوات الدقيق MAX6697
sor مراقبة درجة حرارة الخاصة بها ودرجات الحرارة
ما يصل إلى ستة ترانزستورات متصلة بالديودات الخارجية.
قنوات درجة الحرارة لديها حد تنبيه قابل للبرمجة
القنوات 1، 4، 5 و 6 لديها أيضا البرمجة
عند قياس درجة الحرارة
في حالة تجاوز طول القناة الحد الأدنى
القديمة، يتم تعيين بت حالة في واحدة من سجلات الحالة.
المخرجات المفتوحة ، OVERT و ALERT ، تأكيد التصحيح
في سجل الحالة.
الواجهة المتسلسلة 2 سلك يدعم النظام القياسي
بروتوكولات حافلة الإدارة (SMBusTM): كتابة بايت، قراءة
بايت، إرسال بايت، واستقبال بايت لقراءة
بيانات الحرارة وبرمجة عتبات الإنذار.
MAX6697 محددة لدرجة حرارة التشغيل
نطاق من -40 °C إلى + 125 °C وهي متوفرة في 20 دبوس
حزم QSOP و 20-pin TSSOP.
التطبيقات
أجهزة الكمبيوتر المكتبية
أجهزة الحاسوب المحمولة
محطات العمل
الخوادم
الخصائص
◆ ستة مدخلات للديود الحراري
◆ جهاز استشعار الحرارة المحلية
◆ 1°C دقة درجة الحرارة عن بعد (+60°C إلى +100^C)
◆يتم رصد درجة الحرارة في محطة POR لحماية النظام من الفشل
◆إخراجات الإنذار والانفتاح للانقطاع والتخفيف والإيقاف
◆حزم QSOP و TSSOP الصغيرة ذات 20 دبوس
◆ واجهة SMBus ذات سلكين
الخصائص الرئيسية لـ MAX6697EP99+T:
- مراقبة درجة الحرارة على سبعة قنوات: يمكن أن مراقبة MAX6697EP99+T درجة الحرارة الخاصة بها
- ترانزستورات متصلة بالديودات الخارجية[1].
- عتبات تنبيه قابلة للبرمجة: كل قناة درجة حرارة لديها عتبات تنبيه قابلة للبرمجة، مما يسمح
- لمراقبة درجة الحرارة المخصصة[1].
- عتبات ارتفاع درجة الحرارة: القنوات 4 و 5 و 6 لديها أيضًا عتبات ارتفاع درجة الحرارة قابلة للبرمجة.
- توفير قدرات مراقبة إضافية[1].
- سجلات الحالة والمخرجات: عندما تتجاوز درجة حرارة القناة المقاسة
- عتبة، يتم تعيين بت الحالة في أحد سجلات الحالة.
- المخرجات، OVERT والتنبيه، والتي تؤكد المقابلة لهذه البتات في سجل الحالة[1].
- واجهة تسلسلية ذات سلكين: يدعم المستشعر بروتوكولات حافلة إدارة النظام القياسية (SMBus)
- بما في ذلك كتابة بايت، قراءة بايت، إرسال بايت، وتلقي بايت. هذه الواجهة تسمح لسهولة درجة الحرارة
- قراءة البيانات وبرمجة عتبات الإنذار[1].
- حماية النظام من الفشل: يبدأ مراقبة درجة الحرارة عند إعادة ضبط التشغيل (POR) ، مما يضمن أن النظام
- الحماية[1].
- خيارات الحزمة الصغيرة: MAX6697EP99+T متوفرة في حزم QSOP و TSSOP ذات 20 دبوس[1].
المواصفات:
- نطاق درجة الحرارة: تم تحديد MAX6697EP99+T لنطاق درجة حرارة تشغيل يصل إلى + 125 °C[1].
- فولتاج التغذية: VCC يمكن أن تتراوح من 0V إلى + 6V[1].
- تبديد الطاقة: يختلف تبديد الطاقة المستمر حسب نوع الحزمة ودرجة الحرارة.
- على سبيل المثال، حزمة QSOP 20 دبوس لديها استنزاف الطاقة من 727.3mW في +70 °C (تراجع 9.1mW / °C
- فوق +70 درجة مئوية)[1].
- حماية ESD: يوفر المستشعر حماية ESD من ± 2000V لجميع الدبابيس ، بناءً على نموذج جسم الإنسان[1].
