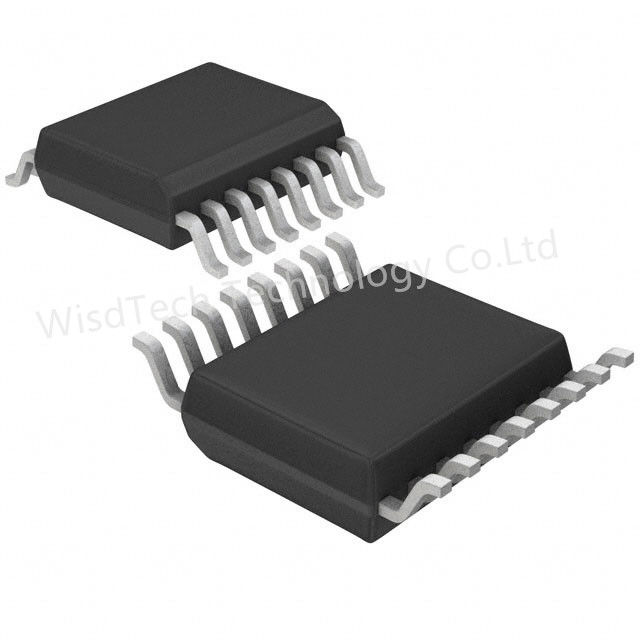

LTC2629CGN-1#TRPBF المحول الرقمي إلى التناظري IC DAC 4x 16-/14-/12-B R2R DACs W / I2C Int
LTC2629CGN-1#TRPBF,المحول الرقمي إلى التناظري IC,LTC2629CGN-1#TRPBF وحدة تحكم DAC IC
,Digital to Analog Converter IC
,LTC2629CGN-1#TRPBF DAC IC
محولات LTC2629CGN-1#TRPBF الرقمية إلى التناظرية - DAC 4x 16-/14-/12-B R2R
أجهزة تحديد المواقع مع I2C Int
| التكنولوجيا الخطية | |
| فئة المنتج: | محولات الرقمية إلى التناظرية - DAC |
| RoHS: | تفاصيل |
| LTC2629 | |
| 12 بت | |
| القناة 4 | |
| سبعة منا | |
| الجهد المخزن | |
| 2-سلك، I2C | |
| 0 سي | |
| + 70 درجة مئوية | |
| SMD/SMT | |
| SSOP-16 | |
| ريل | |
| قطع شريط | |
| (ماوس ريل) | |
| العلامة التجارية: | التكنولوجيا الخطية |
| DNL - عدم خطية التفاضلية: | 0.5 LSB |
| خطأ الوصول: | 0.1 ٪ FSR |
| الطول: | 1.75 ملم |
| INL - غير خطية متكاملة: | 1 LSB |
| نوع الإدخال: | رقمية |
| عدد المحولات: | 4 محول |
| التيار التشغيلي: | 1.25 مآ |
| Pd - تشتيت الطاقة: | 750 يو.وايت |
| نوع المنتج: | DACs - محولات الرقمية إلى التناظرية |
| نوع الإشارة: | الخارجي |
| الجهد المرجعي: | 5.5 فولت |
| إيقاف التشغيل | إغلاق |
| 2500 | |
| الفئة الفرعية: | وحدة تحويل البيانات |
| فولتاج الإمداد - أقصى: | 5.5 فولت |
| فولتاج التغذية - دقيقة: | 2.7 فولت |
| التشوه الهارموني الكلي: | 0.9 لنا |
| النوع: | أداء عالي |
الوصف
LTC 2609/LTC2619/LTC2629مربع 16، 14 و12
بت، 2.7 فولت إلى 5.5 فولت من السكة الحديدية إلى السكة الحديدية
حزمة SSOP. لديهم في بنية عالية الأداء
المكافئات و المضمونة
هذه الأجزاء تحدد معايير جديدة للكثافة
16 و 14 بت DACs ومعايير الأداء المتقدمة
للدفع الخارجي وتنظيم الحمل في إمدادات واحدة، فولت
أجهزة تحديد المعدات (DACs) ذات النتائج العمرية
تستخدم القطع الواجهة المتسلسلة المتوافقة A2-Wire، 12C.
LTC2609/LTC2619/LTC2629 تعمل في كل من المعيار
الوضع (معدل الساعة 100kHz) والوضع السريع (الساعة
معدل 400 كيلو هرتز).
LTC2609/LTC2619/LTC2629 تتضمن جهاز تشغيل
إعادة تشغيل الدائرة. أثناء تشغيل، وتخرجات الجهد ترتفع أقل
أكثر من 10mV فوق مستوى الصفر؛ بعد تشغيل، فإنها تبقى في
المقياس الصفر حتى يتم كتابة صحيحة وتحديث.
دائرة إعادة تشغيل الطاقة تعيد تشغيل LTC2609-1/LTC2619-1/
(إل تي سي 2629-1) إلى منتصف المقياس
حتى يتم كتابة وتحديث صحيح.
الميزات
■أصغر أجهزة تحكم رباعية متوافقة مع الدبوس:
LTC2609: 16 بت ؛
LTC2619: 14 بت ؛
LTC2629: 12 بت
■ضمان الدوامة فوق درجة الحرارة
■مدخلات مرجعية منفصلة
■27 عنوان يمكن اختياره
■400kHz 12CTM واجهة
■ نطاق إمدادات واسع من 2.7 فولت إلى 5.5 فولت
■تشغيل طاقة منخفضة: 250μA لكل DAC عند 3V
■طاقة القناة الفردية إلى 1μA (ماكس)
■ محرك الخروج العالي للسكك الحديدية إلى السكك الحديدية (+ 15mA ، دقيقة)
■المكالمة المتقاطعة المنخفضة للغاية بين DACs (5uV)
■LTC2609/LTC2619/LTC2629: إعادة تشغيل الطاقة إلى
نطاق صفر
■LTC2609-1/LTC2619-1/LTC2629-1: إعادة تشغيل الكهرباء
إلى المتوسط
■حزمة SSOP ضيقة صغيرة ذات 16 رصاصة
التطبيقات
■ الاتصالات المتنقلة
■تحكم العمليات والأتمتة الصناعية
■معدات الاختبار الآلي وأجهزة الاختبار
